| Модель |
FD60Z8 |
FD70Z8 |
FD80Z8 |
FD100Z8 |
| |
мм |
мм |
мм |
мм |

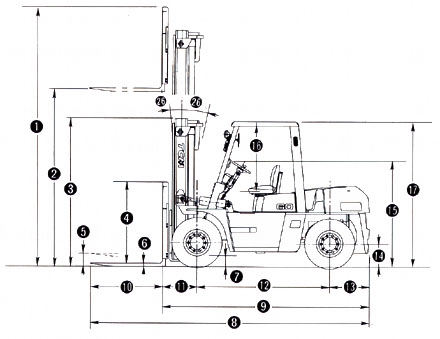

| 1. Общая высота, вилы подняты (с защитной решеткой) |
4420 |
4420 |
4420 |
4330 |
| 2. Максимальная высота подъёма вил |
3000 |
3000 |
3000 |
3000 |
| 3. Общая высота, вилы опущены (вертикально) |
2500 |
2500 |
2700 |
2850 |
| 4. Высота защитной решетки (от верхней поверхности вил) |
1370 |
1360 |
1355 |
1015 |
| 5. Свободный ход |
205 |
215 |
205 |
205 |
| 6. Толщина вил |
60 |
70 |
75 |
75 |
| 7. Минимальный клиренс (по низу мачты) |
190 |
190 |
245 |
245 |
| 8. Общая длина (с вилами) |
4760 |
4835 |
5180 |
5470 |
| 9. Общая длина (без вил) |
3535 |
3600 |
3940 |
4255 |
| 10. Длина вил |
1220 |
1220 |
1220 |
1220 |
| 11. Расстояние от передней оси до задней поверхности вил |
615 |
625 |
720 |
710 |
| 12. Колесная база |
2250 |
2250 |
2500 |
2800 |
| 13. Расстояние от задней оси до внешней поверхности зада |
675 |
740 |
740 |
740 |
| 14. Высота до муфты противовеса |
430 |
430 |
515 |
515 |
| 15. Расстояние до защитной крыши (от поверхности сиденья) |
1100 |
1100 |
1100 |
1100 |
| 16. Общая высота (с защитной крышей) |
2450 |
2450 |
2560 |
2560 |
| 17. Общая ширина |
1995 |
1995 |
2165 |
2245 |
| 18. Установка вил по горизонтали (по внешней стороне) |
300 ~ 1835 |
300 ~ 1835 |
300 ~ 1835 |
300 ~ 1835 |
| 19. Колея (передняя) |
1470 |
1470 |
1600 |
1600 |
| 20. Колея (задняя} |
1700 |
1700 |
1700 |
1700 |
| 21. Ширина вил |
150 |
150 |
170 |
180 |
| 22. Внутренний радиус поворота |
200 |
200 |
200 |
200 |
| 23. Внешний радиус поворота |
3300 |
3360 |
3650 |
3900 |
| 24. Минимальный проезд на перекрестке |
2980 |
3020 |
3290 |
3540 |
| 25. Угол наклона мачты (вперед - назад) в градусах |
6°-12° |
6°-12° |
6°-12° |
6°-12° |
